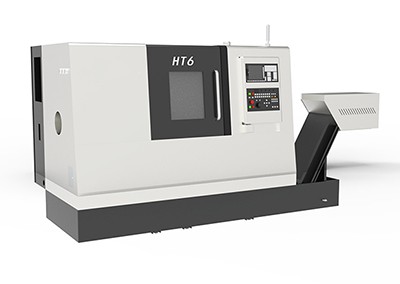

ЧПУ Токарный станок HT-6L

ЧПУ станок HT-6L - четырехосный  токарный станок.

Основные преимущества:

• Серводвигатель оснащен энкодером (кодировщиком) абсолютного значения
• В станке используется револьверная головка с сервоприводом, обеспечивающая быструю смену инструмента и высокую надежность
• Автоматическая система поиска точки отсчета (нулевой точки)
• Защита от потери информации при работе при отключении питания
• Высокая точность позиционирования и точность повторного позиционирования
• Автоматическая система смазки
• Автоматическое охлаждение
• Удобное обслуживание основных узлов
• Высокая скорость обработки деталей
• Низкий уровень шума при работе ≤80 Дб

Основные характеристики:

• Головка шпинделя - FL220 h5
• Макс.скорость шпинделя - 3000об/мин
• Макс. Крутящий момент - 420Нм
• Мощность шпинделя 15-18.5кВт
• Диаметр зажимного патрона самоцентрирования - 250/310мм
• Диаметр отверстия шпинделя - 102мм
• Диаметр переднего подшипника - 140мм
• Смазка подшипника шпинделя - Пресс-масленки (тавотницы)
• Смазка направляющей - Смазочное масло
• Диапазон скорости - 5-3000 Об/мин

Параметры рабочей зоны:

• Максимальное качание над столом - 680мм
• Максимальный диаметр обработки - 500/450мм
• Максимальная обрабатываемая длина - 1000мм
• Перемещение по оси Z - 1050мм
• Перемещение по оси X - 300мм

Шариковый ходовой винт:

Шариковый ходовой винт по оси X / Z D x P - 40 x 10мм

Подача:

• Быстрое перемещение по оси Z - 30м/мин
• Быстрое перемещение по оси X - 30м/мин

Оси:

• Количество осей - 4

Система проверки:

• Система проверки по оси X / C / Z - Абсолютный кодер
• Макс. Точность позиционирования (X /Z);VDI/DGQ 3441) - 0.008/0.008мм
• Точность повторяемости (X / Z);VDI/DGQ 3441 - 0.005/0.005мм

Задняя бабка:

• Перемещение задней бабки - 850мм
• Задняя бабка движения - гидравлическая, с программированием ЧПУ
• Пиноли центра задней бабки - MT5

Инструменты:

• Силовая револьверная головка - Pragati
• Количество инструмента - 12

Электрические параметры:

• Напряжение - 380В ±10%
• Частота - 50Гц
• Макс.мощность монтажа - 50кВА
• Предохранитель для защиты линии 400В - 100А

Гидравлическая система:

• Макс. Рабочее давление - 45/50Бар
• Объём маслосборника - 35л
• Поток насоса - 24л/мин

Бак-хранилище масляной охлаждающей жидкости:

• Объём бака-хранилища(примерно) - 180л
• Передача насоса бака-хранилища - 30л/мин
• Давление насоса охлаждающей жидкости бака- хранилища - 5Бар

Объёмно-весовые характеристики:

• Вес - 7500кг
• Размер (с конвейером для стружки) - 3900x 1900 x 2050мм
